チェーンに直載せしても搬送物に
やさしいプラプレートチェーン[PLT]

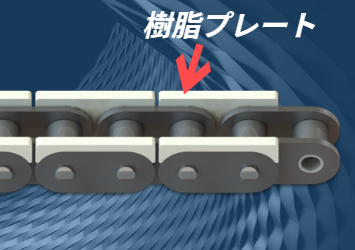

外リンクと内リンクの隙間に樹脂製のプラプレートを挟んだチェーンです。プラプレートの上面はフラットになっており、搬送物を傷つけにくい仕様となっております。プラリンクチェーン[PLK]と比較して許容負荷が大きいので重量物の搬送にも適しています。スプロケットはローラチェーン用標準スプロケットが使用できます。
プラプレートチェーンの表示 |
|---|

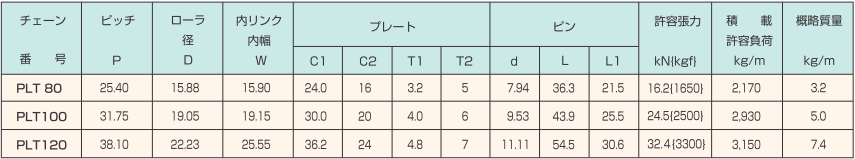

PLT 寸法表 |
|---|
1. 積載許容負荷は MC ナイロンでの値です。POM と超高分子量 PE についてはお問い合わせください。
2. プラプレートの詳細についてはお問合せください。
3. ステンレス、メッキ、無給油タイプ (SER) も製作いたします。
4. オフセットリンクはありません。
5. ピン長さが長くなっています。装置との干渉についてはご確認ください。
6. ニッケルメッキの場合は、許容張力が約 15% 低下します。

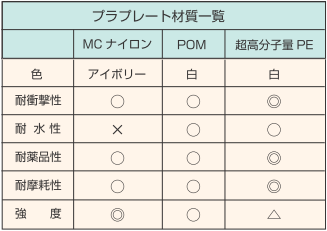

プラプレートの材質 |
|---|
プラプレートには下記の材質が対応可能です。
下記以外の色についてはご相談ください。
下記以外の材質についてはご相談ください。
使用上の注意 |
|---|
・ 継手リンクを使用した場合は本体チェーンより許容張力が約 30％低下します。
・プラプレートを部分交換する場合は、交換する部分の外リンクを外し、新しいプラプレートと継手リンクを挿入します。部分交換した部分は継手リンクになるため、許容張力が低下します。
・樹脂部品は衝撃荷重により破損する可能性があります。
・オフセットリンクはありません。偶数リンクでご使用ください。
・一方向にしか屈曲しません。両側に屈曲させたい場合はご相談ください。
・プラプレートを挟む分だけピン長さが長くなっています。装置との干渉についてはご確認ください。
・主要諸元の C2 寸法に注意してチェーンガイドレールを設定してください。
