直載せしても製品つけにくい搬送用ローラチェーン。

OCMでは、シングルピッチで製品を直載せ搬送可能な製品を数多くラインアップしています。
製品に傷がついて困るというユーザーのご要望にお応えするために開発しました PLK シリーズや CT シリーズは、搬送物を傷つけにくい仕様の直載せ搬送チェーンとして高い評価を受けています。
2020年新たな製品として、重量物の搬送に対応するために、ユーザーのご要望にお応えして PLT を開発いたしました。樹脂チェーンやベルトなどでは強度が足りない場合は、OCM の豊富な製品の中からご要望に沿った製品を選択することができます。

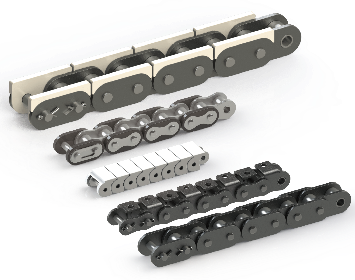

OCM直載せ搬送用チェーンラインアップ

 搬送物つけにくい直載チェーン

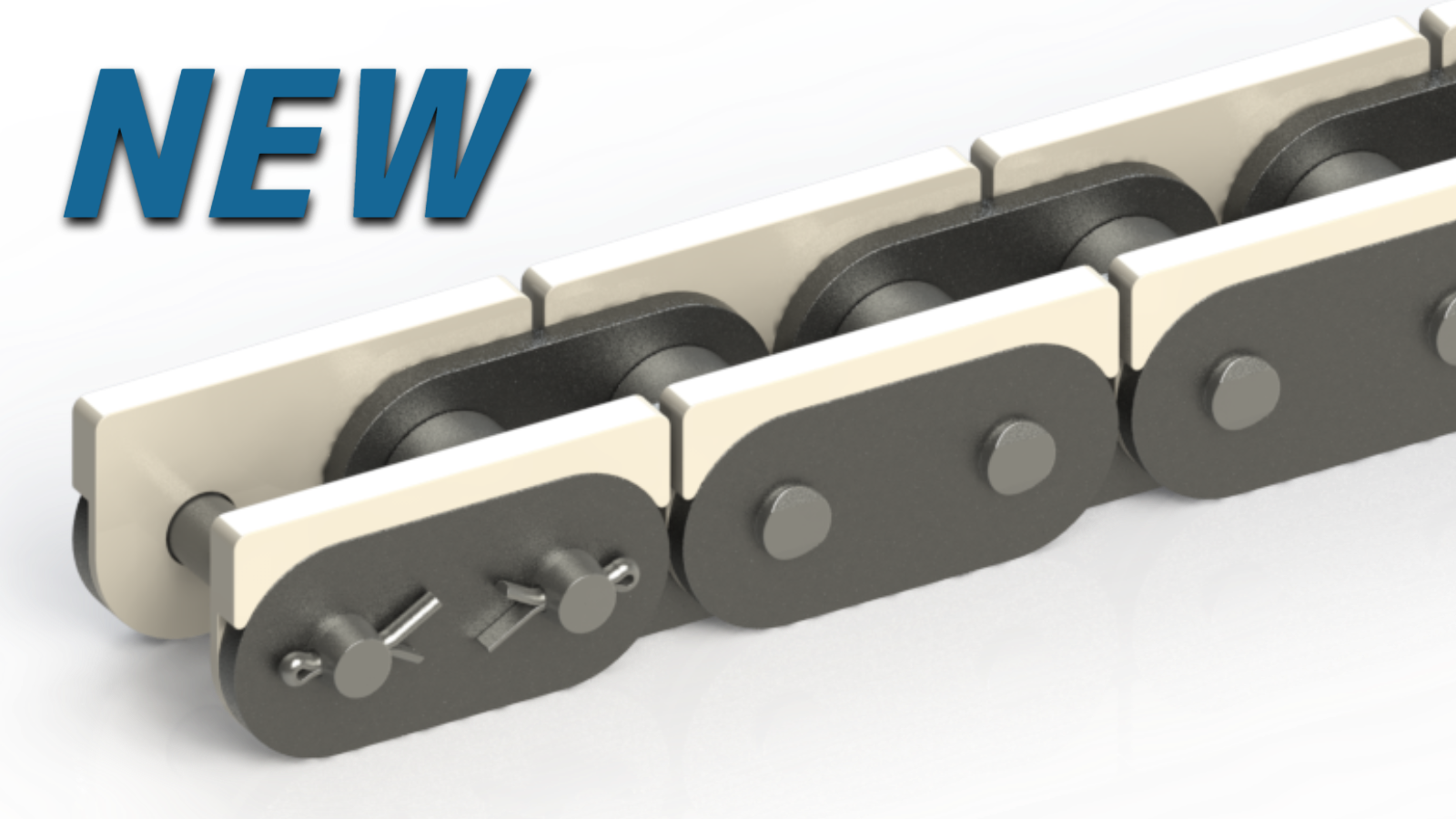

PLT プラプレート付きチェーン(特許出願済)

外リンクと内リンクの隙間に樹脂製のプラプレートを挟んだチェーンです。プラプレートの上面はフラットになっており、搬送物に傷を付けたくない場合に最適です。また、許容負荷が大きいので重量物の搬送にも適しています。スプロケットはローラチェーン用標準スプロケットが使用できます。
対応チェーンサイズ:#80、#100、#120

詳細はこちら

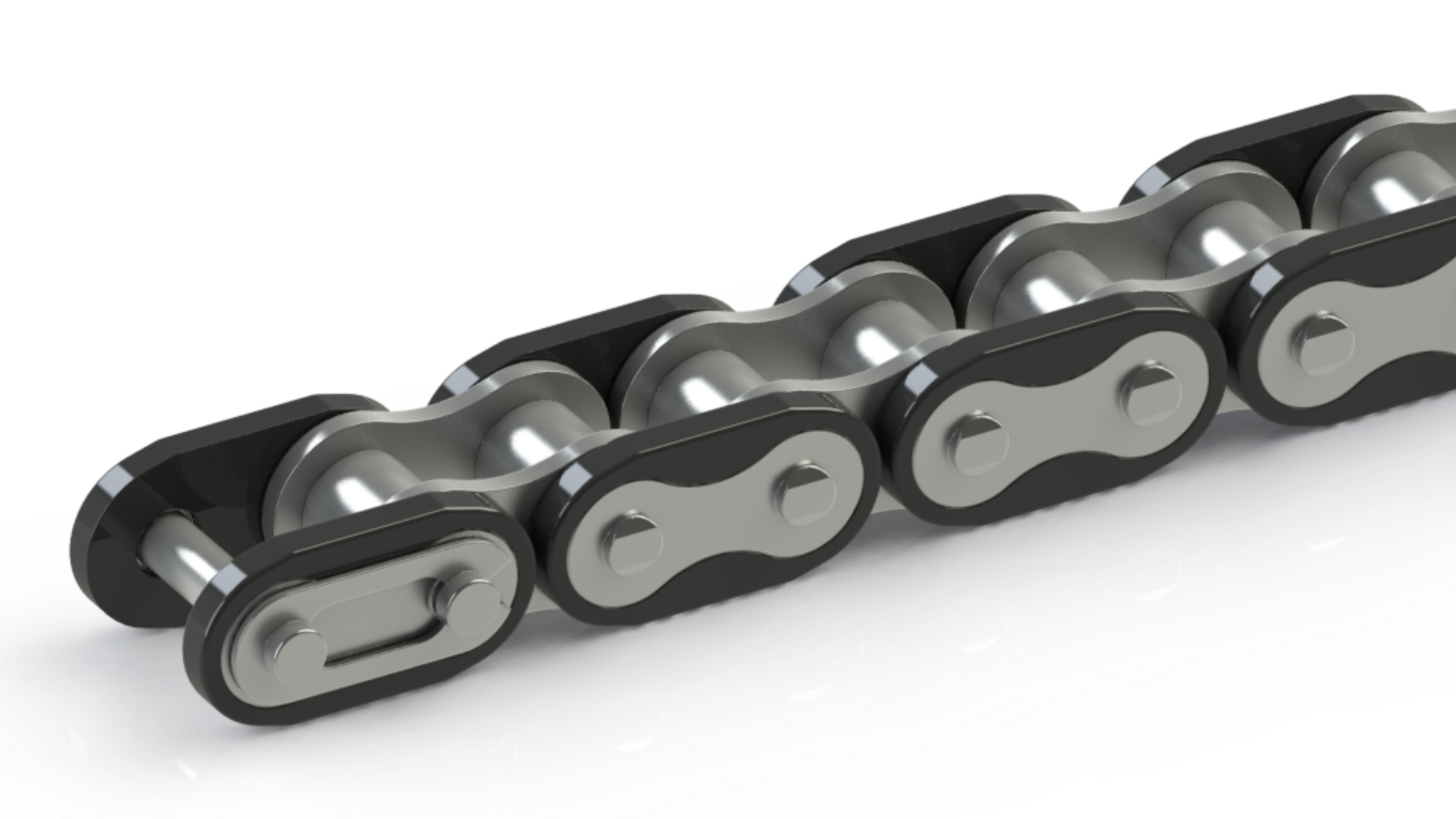

PLK プラリンクチェーン

鋼製(またはステンレス製)チェーンの外プレートに樹脂を一体成形しています。樹脂一体成形した外リンクと標準内リンクで構成されたシンプルな外観の搬送チェーンで、チェーンを並列に配し、外リンク樹脂部分で製品(ダンボール・樹脂パレット等)を搬送およびアキュ―ムしたい時に、搬送物との摩擦抵抗が小さいため製品に傷がつきにくい仕様になっています。樹脂製チェーンでは強度不足で製品に出来るだけ傷を付けたくない場合に適しています。
対応チェーンサイズ:#40、#50、#60

詳細はこちら

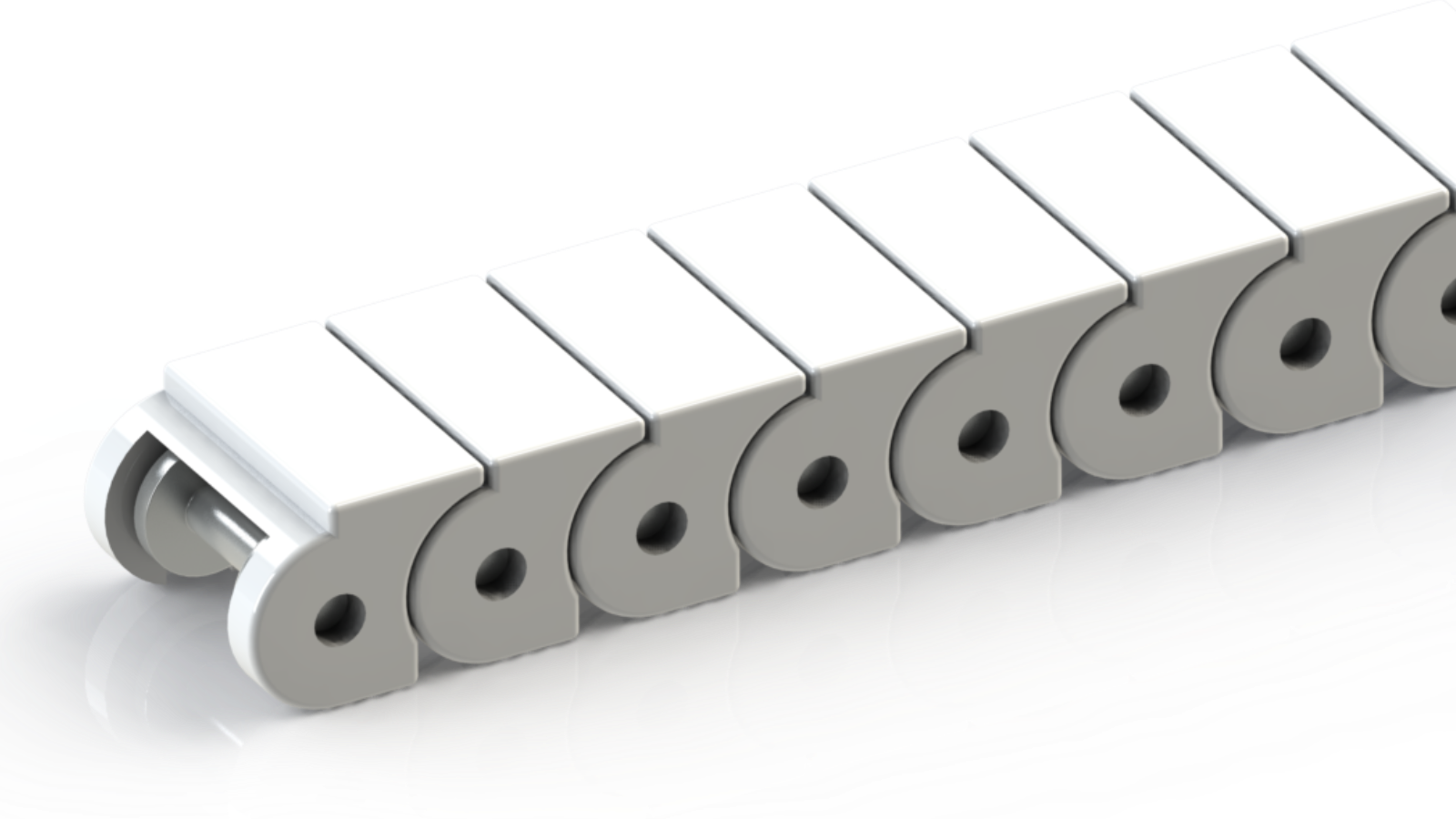

CT クリップトップチェーン

ピン部を延長した特殊チェーンに樹脂カバーを被せ、フラットな上面で製品搬送を可能にするチェーンです。樹脂カバーの形状よりスプロケット部などの屈曲時でも開口がなく、ごみなどの異物を噛み込みにくくなっています。樹脂チェーンの選定では強度不足だが製品に出来るだけ傷を付けたくない場合に適したチェーンです。
対応チェーンサイズ:#30、#40、#60
※CT30のチェーン本体はBS規格になります。

WEBカタログ

 シンプル直載搬送用チェーン

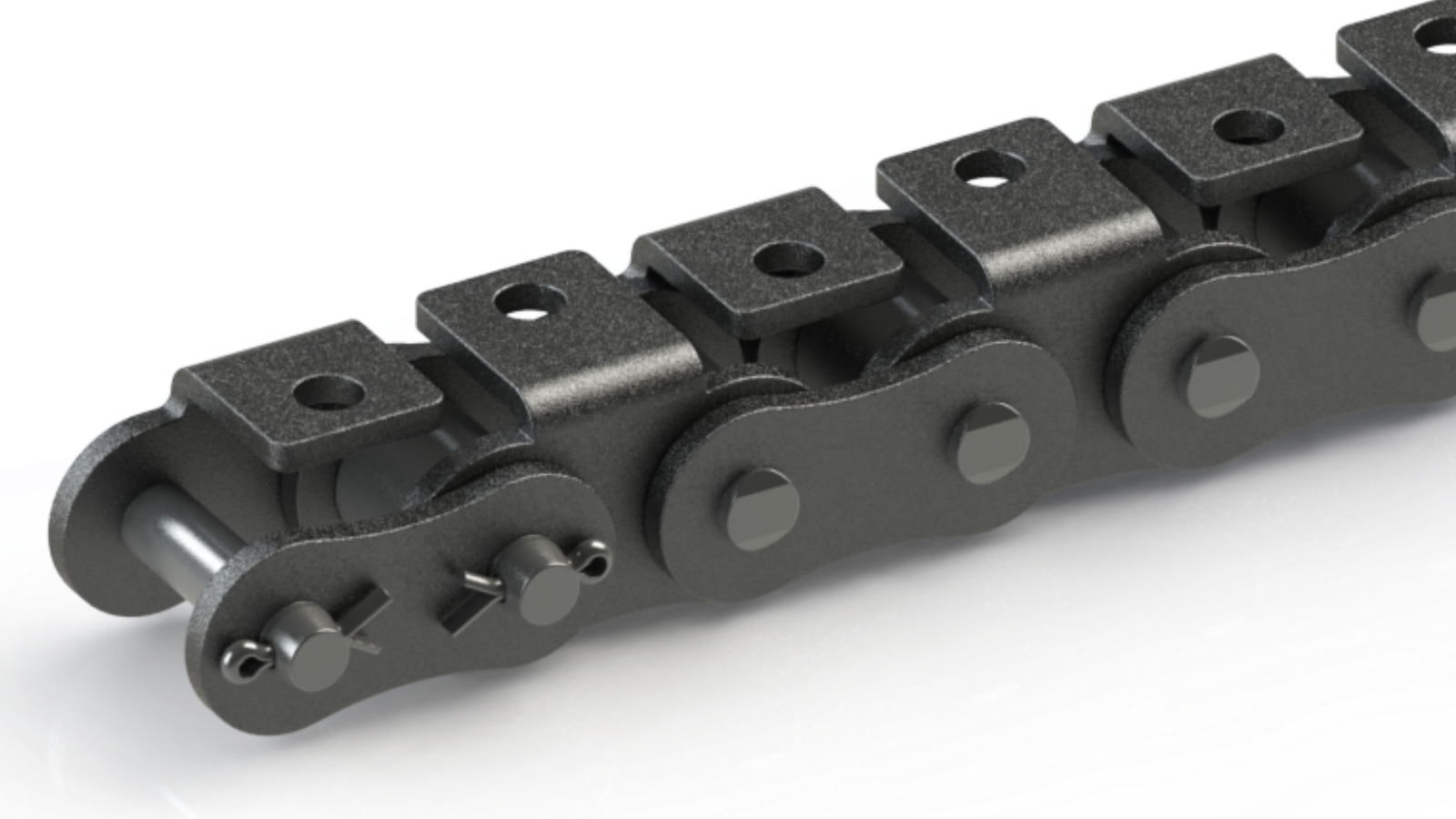

内曲げアタッチメントローラチェーン

標準 A-1 アタッチメントをチェーン内側へ向けて組付けたチェーンです。アタッチ穴の無い A-0 仕様でも製作できます。標準仕様はアタッチの向きを千鳥状に組付けますが、片側のみに組み付けることもできます。スプロケットは、ローラチェーン用標準スプロケットが使用できます。
対応チェーンサイズ:#25~#160

WEBカタログ

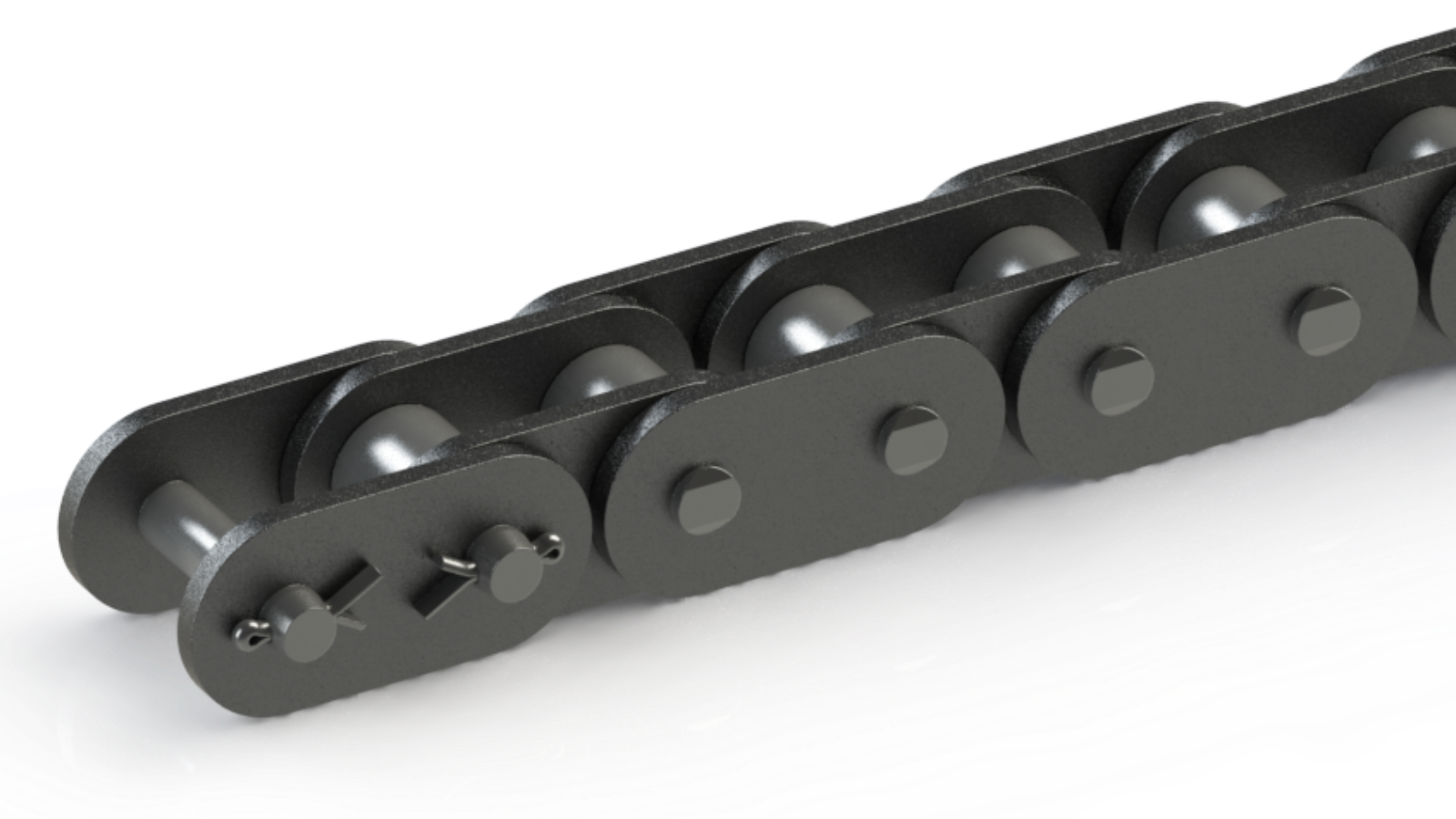

小判形ローラチェーン

プレートが小判形のローラチェーンです。チェーンに搬送物を直接載せて運ぶ場合に最適なチェーンです。スプロケットはローラチェーン用標準スプロケットが使用できます。
対応チェーンサイズ:#25~#120

WEBカタログ

セレクションガイド


チェーンの品種 PLT PLK CT 内曲げ 小判形
搬送物の傷つきにくさ
重量物への対応
適している

あまり適していない

あまり適していない

適している

適している
進行方向の有無 なし なし あり なし なし
逆ぞりへの対応 ×
特殊仕様により対応可能
× ×
高温使用温度 70℃
70度以上はご相談ください
70℃ 70℃ 150℃
潤滑油はご相談ください
150℃
潤滑油はご相談ください
コスト
対応するチェーンの仕様
*下記ガイドより選定
[普通] [SUS]
[SER] [N] [TLH]
[SUS] [SER]
[N] [TLH]
[普通] [SUS]
[SER] [N] [TLH]
[普通] [SUS]
[SER] [N] [TLH]
[普通] [SUS]
[SER] [N] [TLH]

チェーンの仕様 普通仕様 SUS
ステンレス
SER
無給油タイプ
表面処理
ニッケルメッキ[N] TLH
耐食性 ×
(水がかかる場合は×)
チェーン強度
コスト
潤滑 ×
必要

潤滑油塗布が好ましい

不要

潤滑油塗布が好ましい

潤滑油塗布が好ましい

※その他詳細はWEBカタログを参照してください。直載せ搬送用
